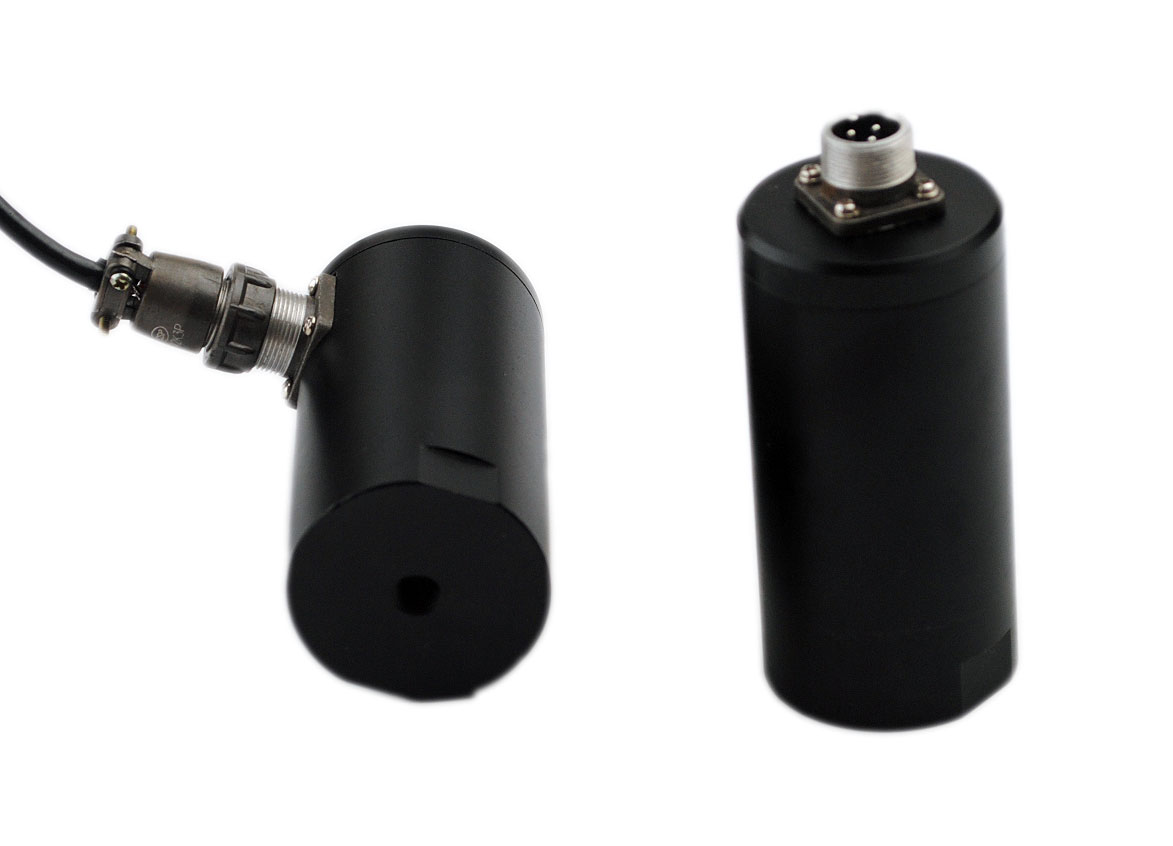

S908A一體式振動速度變送器
一、概 述
S908A一體式振動變送器可以非常方便地安裝在設備上，直接與面板表，DCS，PLC 等現場監控系統配合使用，特別適用于重要設備的長期狀態監測。
S908A 一體式振動變送器，是將磁電式速度傳感器、傳感器、變送器集成為一體后，輸出振動的速度真有效值或位移峰峰值；（ 4-20mA電流信號）
二、技 術 規 格
1. 頻率響應：5 ～ 1000 Hz
2. 測量范圍：
速度真有效值：
0～10mm/s、0～20mm/s、 0～50mm/s
位移峰峰值：
0～100um、0～200um、0～500um
3. 輸出電流：4～20mA
4. 輸出阻抗：≤500Ω
5. 測量方向：通用
6. 使用環境：溫 度 -20℃～60℃ 相對濕度 ≤90%
供電：20～30Vdc；
電纜插座型號：(SY)X12KX3P
傳感器殼體：鋁材料、固化封裝；
傳感器靈敏度變化自補償；
引出方式：側出或頂出
外殼電絕緣
傳感器安裝：1個M8
尺寸：Ф40 x 80 mm
重量：370 克
訂貨指南：
選型代號：S908A-Y-_____
量程范圍：______
D01——0～100μm； D02 ——0～200μm ； D03——0～500μm（振動位移）
V04——0～10.0mm/S； V 05 ——0～20.0mm/S；V06——0～50.0mm/S（振動烈度）
三、接 線 方 法
1． 兩線輸出時插頭的（1）腳為+24V;（2）腳為4-20mA輸出；（3）為空腳
2． 三線輸出時插頭的（1）腳為+24V;（2）腳為4-20mA輸出；（3）為腳地
